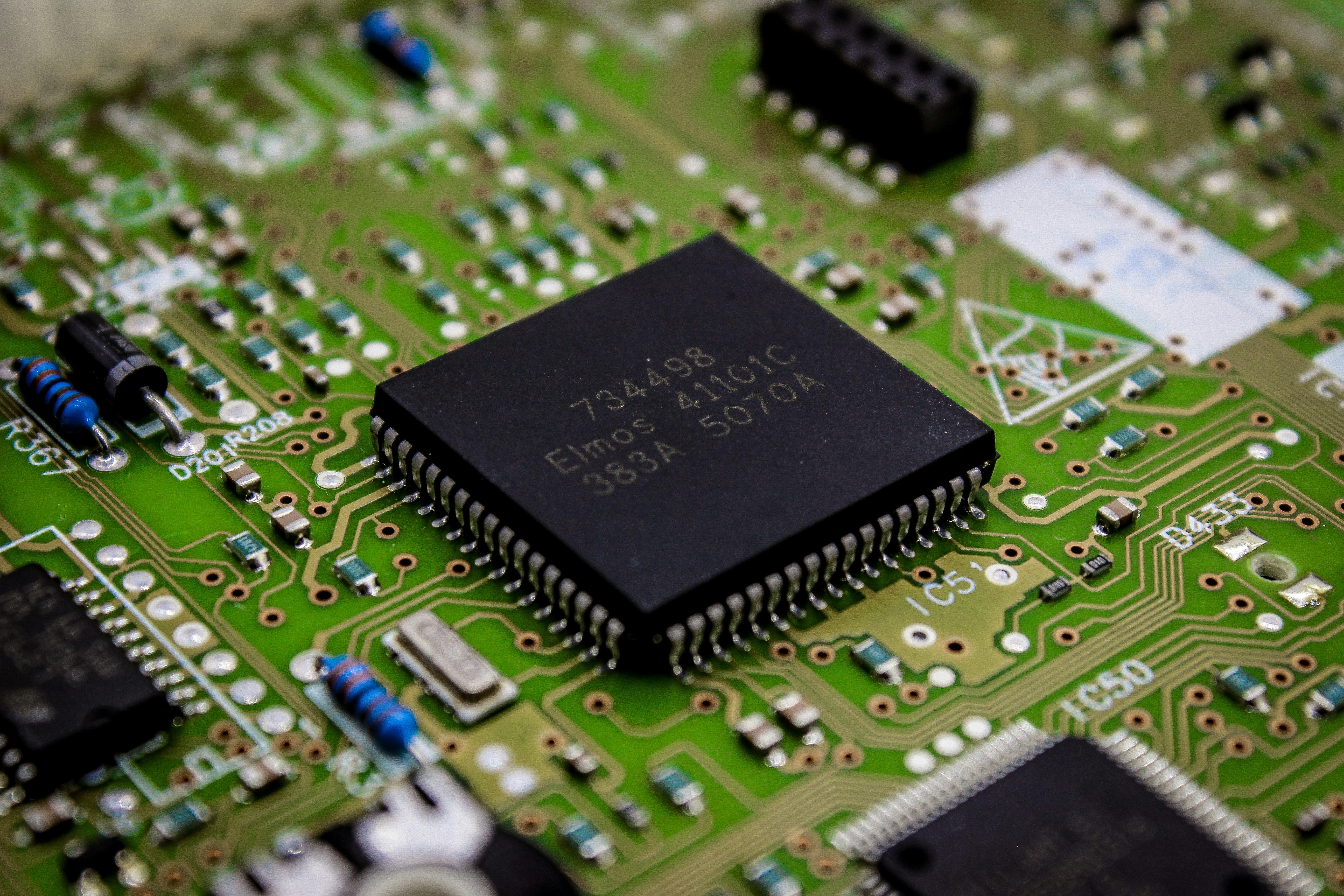

Eine Leiterplatte ist ein wesentlicher Bestandteil moderner elektronischer Geräte. Sie verbindet elektronische Bauteile und ermöglicht die Übertragung elektrischer Signale. Bei der Herstellung, Montage und Handhabung elektronischer Komponenten spielt der Schutz vor elektrostatischer Entladung eine wichtige Rolle. Das Thema Leiterplatte in ESD ist deshalb besonders relevant für Unternehmen, die empfindliche elektronische Baugruppen fertigen, prüfen oder lagern. Geeignete Schutzmaßnahmen tragen dazu bei, Schäden zu vermeiden und die Zuverlässigkeit elektronischer Produkte zu verbessern.

Was bedeutet ESD bei einer Leiterplatte?

ESD steht für „Electrostatic Discharge“ und bezeichnet eine elektrostatische Entladung zwischen unterschiedlich geladenen Objekten. Solche Entladungen können entstehen, wenn Personen, Werkzeuge oder Materialien elektrische Ladungen aufbauen und diese anschließend auf elektronische Bauteile übertragen.

Empfindliche Komponenten wie integrierte Schaltkreise, Transistoren und Mikrocontroller können durch solche Entladungen beschädigt werden. Nicht jeder Schaden ist unmittelbar sichtbar. In manchen Fällen entstehen zunächst unbemerkte Defekte, die sich erst während des späteren Betriebs bemerkbar machen.

Eine Leiterplatte selbst ist nicht automatisch ESD-sicher. Entscheidend sind die verwendeten Materialien, die Konstruktion, die empfindlichen Bauteile sowie die Schutzmaßnahmen während der gesamten Produktionskette.

Warum ist ESD-Schutz bei Leiterplatten wichtig?

Elektrostatische Entladungen können die Funktion elektronischer Baugruppen beeinträchtigen. Sie können Bauteile dauerhaft beschädigen oder ihre Lebensdauer verkürzen. Für Hersteller bedeutet dies möglicherweise höhere Ausschussquoten, zusätzliche Prüfkosten und aufwendige Reparaturen.

Ein durchdachtes ESD-Schutzkonzept hilft, solche Risiken zu reduzieren. Dazu gehören geeignete Arbeitsplätze, ableitfähige Oberflächen, kontrollierte Erdung und die Verwendung spezieller Verpackungsmaterialien. Auch geschultes Personal ist ein wichtiger Bestandteil des Schutzkonzepts.

Besonders in der Elektronikfertigung, in Prüflaboren und bei der Lagerung empfindlicher Bauteile sollte der Umgang mit elektrostatischen Ladungen systematisch geregelt sein.

Materialien und Oberflächen für den ESD-Schutz

Bei der Herstellung und Verarbeitung von Leiterplatten kommen unterschiedliche Materialien und Oberflächen zum Einsatz. ESD-gerechte Arbeitsflächen und Aufbewahrungssysteme bestehen häufig aus ableitfähigen oder dissipativen Werkstoffen. Diese ermöglichen eine kontrollierte Ableitung elektrostatischer Ladungen und reduzieren das Risiko plötzlicher Entladungen.

Antistatische Materialien können die Entstehung oder Ansammlung elektrostatischer Ladungen verringern. Sie sind jedoch nicht automatisch mit ableitfähigen oder dissipativen Materialien gleichzusetzen. Die Auswahl hängt von der jeweiligen Anwendung und den geltenden Anforderungen ab.

Auch Transportbehälter, Verpackungen und Arbeitsunterlagen müssen für empfindliche elektronische Baugruppen geeignet sein. Abschirmende Verpackungen können zusätzlichen Schutz bieten, insbesondere wenn Leiterplatten außerhalb kontrollierter ESD-Schutzzonen transportiert werden.

ESD-Schutzmaßnahmen bei der Leiterplattenfertigung

Ein wirksamer ESD-Schutz beginnt bereits bei der Planung des Produktionsprozesses. Zu den wichtigen Maßnahmen gehören:

• Erdung: Personen, Arbeitsflächen und geeignete Werkzeuge werden entsprechend dem ESD-Schutzkonzept geerdet.
• ESD-Arbeitsplätze: Ableitfähige Tischmatten und geeignete Bodenbeläge unterstützen die kontrollierte Ladungsableitung.
• Personenschutz: ESD-gerechte Kleidung, Schuhe und Handgelenk-Erdungsbänder können je nach Arbeitsbereich erforderlich sein.
• Geeignete Verpackung: Leiterplatten werden in dafür vorgesehenen ESD-Schutzverpackungen gelagert und transportiert.
• Regelmäßige Prüfungen: Erdungssysteme, Arbeitsplätze und Schutzmaterialien werden kontrolliert, um ihre Wirksamkeit sicherzustellen.

Die Maßnahmen sollten auf einer dokumentierten Risikobewertung und den Anforderungen der jeweiligen Fertigungsumgebung beruhen.

Normen und Qualitätskontrolle

Für ESD-Schutzprogramme in der Elektronikindustrie ist die Normenreihe IEC 61340 von Bedeutung. Sie behandelt unter anderem den Schutz elektronischer Bauelemente vor elektrostatischen Phänomenen. Unternehmen sollten prüfen, welche Normen und Prüfverfahren für ihre Produkte und Prozesse relevant sind.

Regelmäßige Kontrollen, Mitarbeiterschulungen und eine nachvollziehbare Dokumentation helfen dabei, die Wirksamkeit der Schutzmaßnahmen langfristig zu erhalten.

Fazit

Das Thema Leiterplatte in ESD ist für die sichere Herstellung, Lagerung und Verarbeitung elektronischer Baugruppen von großer Bedeutung. Geeignete Materialien, kontrollierte Arbeitsbedingungen und regelmäßige Prüfungen helfen, elektrostatische Schäden zu vermeiden. Ein systematisches ESD-Schutzkonzept unterstützt die Produktqualität, verbessert die Prozesssicherheit und trägt zur Zuverlässigkeit elektronischer Geräte bei.
